Industriële koeltorensfabriek

  • Gesloten koeltoren
    Een gesloten koeltoren is een hoog rendement koelapparaat dat watergekoelde koeling combineert met luchtgekoelde koeling. Het is geschikt voor scenario's met hoge eisen aan systeemreinheid, waterbesparing en bedrijfsstabiliteit op de lange termijn, en wordt vaak gebruikt in waterschaarste en droge gebieden. Het wordt veel gebruikt in de farmaceutische, voedingsmiddelen-, metallurgie-, chemische-, elektrische energie-, spuitgietmachine-, laserapparatuur-koeling, servervloeistofkoelsysteem, ijsopslagsysteem, fotovoltaïsche en lithiumbatterij-productielijnkoeling. Het is hoofdzakelijk verdeeld in gesloten koeltoren met samengestelde stroom en gesloten koeltoren in tegenstroom. Het kernprincipe van de gesloten koeltoren is dat het koelmedium in een gesloten spiraal circuleert zonder direct contact met de buitenlucht, en dat koeling wordt bereikt door verdamping en warmteafvoer van spuitwater en lucht. De circulerende waterpomp pompt het koelwater naar het sproeisysteem en het water wordt vanuit het mondstuk gelijkmatig op het oppervlak van de spoel gespoten om een ​​laag waterfilm te vormen. Tegelijkertijd begint de ventilator lucht toe te laten vanaf de onderkant van de koeltoren en voert hij omgekeerde convectie-warmte-uitwisseling uit met de waterfilm op het oppervlak van de spoel. Enerzijds verdampt een deel van het water in de waterfilm en absorbeert warmte, waardoor de watertemperatuur op het oppervlak van de spoel daalt; aan de andere kant verlaagt de voelbare warmte-uitwisseling tussen de lucht en de waterfilm ook de watertemperatuur verder. Het afgekoelde water stroomt terug naar de wateropvangtank onderin de koeltoren en wordt door de circulerende waterpomp weer naar het sproeisysteem gepompt. Deze cyclus herhaalt zich om het medium in de spoel af te koelen. Gesloten koeltorens hebben de kenmerken van een hoge bedrijfsefficiëntie, stabiele waterkwaliteit, goede waterbesparende prestaties en een laag bedrijfsgeluid. Hoewel de initiële investering hoog is, zijn de totale levenscycluskosten vaak lager. Bij het selecteren van een model moet rekening worden gehouden met de warmtebelasting, omgevingsomstandigheden en onderhoudsmogelijkheden.
    BEKIJK MEER
    Gesloten koeltoren
  • Open koeltoren
    Een open koeltoren is een plaats waar koelwater in direct contact staat met lucht en de temperatuur wordt verlaagd door verdampingswarmtedissipatie en voelbare warmte-uitwisseling. Het wordt veel gebruikt op het gebied van elektriciteit, chemische industrie, airconditioning en koeling, en is onderverdeeld in: open koeltoren met dwarsstroom en open koeltoren met tegenstroom. Werkingsprincipe van een open koeltoren: koelwater op hoge temperatuur wordt gelijkmatig vanaf de bovenkant van de toren gespoten via sproeiers of waterdistributiesystemen, en lucht komt de toren binnen door geforceerde ventilatie of natuurlijke convectie van de ventilator, en komt in contact met vallende waterdruppels of vulstoffen. Een deel van het water verdampt, waardoor veel warmte wordt weggenomen, en de luchttemperatuur stijgt, waardoor een deel van de warmte van het water wordt geabsorbeerd. Het gekoelde water wordt opgevangen in het onderste zwembad en gerecycled. Voordelen van open koeltoren: Lage initiële investering: eenvoudige structuur, lagere productiekosten dan gesloten toren; Hoge koelefficiëntie: directe contactwarmte-uitwisseling, vooral geschikt voor koeling met groot temperatuurverschil; Eenvoudig onderhoud: vullers kunnen worden gedemonteerd en gereinigd en storingen zijn eenvoudig op te lossen. Nadelen van open koeltorens: De ventilatormotor en -bladen worden blootgesteld aan de lucht en maken veel lawaai tijdens de werking; Waterverlies, sommige waterdruppels worden door de lucht meegevoerd en de watercollector moet worden geoptimaliseerd; Het binnendringen van vuil van buitenaf zal ook watervervuiling veroorzaken; Het koelwaterdrukverlies is groter dan bij gesloten koeltorens en er is meer pompvermogen nodig om de watercirculatie op peil te houden. Open koeltorens zijn geschikt voor gelegenheden met een groot koelwatervolume en handig waterkwaliteitsbeheer. Bij het kiezen moeten factoren zoals kosten, energieverbruik en onderhoud uitgebreid in overweging worden genomen.
    BEKIJK MEER

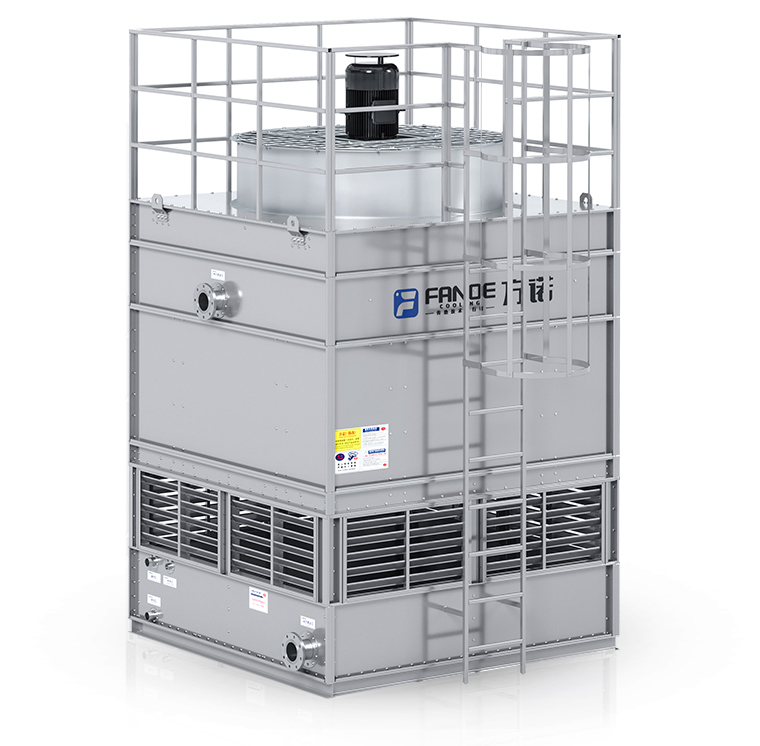

    Open koeltoren
  • Droge en natte gecombineerde koeltoren
    Er zijn twee modi voor droge en natte koeltorens: droge en koude werking en natte en koude werking. Wanneer de omgevingstemperatuur ≤ de ontworpen stop-spuittemperatuur is, kan het spuitwater worden uitgeschakeld en kan volledig aan de koelbehoefte worden voldaan door convectiewarmte-uitwisseling met de lucht. Bij droge koeling wordt geen water verbruikt, waardoor witte mist wordt vermeden. Droge koeling kan jaarlijks veel water- en waterbehandelingskosten besparen. Op grote schaal gebruikt: thermische energieopwekking, kernenergieopwekking, petrochemie, fijnchemie, staalmetallurgie, non-ferrometaalmetallurgie en andere gebieden. De droge en natte gecombineerde koeltoren heeft de voordelen van droge koeling en natte koeling, en het werkingsprincipe is als volgt: Principe van droge koeling: Heet water komt de koelbuizenbundel van het droge koelgedeelte binnen. Meestal maakt de koelbuizenbundel gebruik van hoogefficiënte warmteoverdrachtselementen, zoals lamellenbuizen, om het warmteoverdrachtsoppervlak te vergroten. Onder invloed van de ventilator stroomt externe lucht door het buitenoppervlak van de koelbuizenbundel. Omdat de warmwatertemperatuur in de leiding hoger is dan de luchttemperatuur buiten de leiding, is er een temperatuurverschil tussen beide. Warmte wordt via de buiswand op een verstandige manier overgedragen van het warme water naar de lucht, waardoor de warmwatertemperatuur daalt en de luchttemperatuur stijgt. De verwarmde lucht wordt door de ventilator uit de toren afgevoerd, waardoor een eerste koeling van het warme water wordt bereikt. Het principe van natte koeling: Het hete water komt na de droge koeling in het natte koelgedeelte terecht. Via het waterverdeelsysteem wordt heet water gelijkmatig op het waterdruppelende vulmiddel gespoten, waardoor een waterfilm ontstaat. De lucht die vanuit het onderste deel van de koeltoren binnenkomt, staat tijdens de opwaartse stroming volledig in contact met de waterfilm op de vuller. Aan de ene kant komt lucht rechtstreeks in contact met de warmteoverdracht met water, waardoor de temperatuur van het water daalt; aan de andere kant verdampt een deel van het water tot waterdamp en komt het in de lucht terecht, waarbij de latente verdampingswarmte tijdens het verdampingsproces wordt geabsorbeerd, waardoor de temperatuur van het water verder wordt verlaagd. Het gekoelde water wordt opgevangen in het verzamelbassin en gerecycled. Om het verlies van waterdruppels en de impact op het milieu veroorzaakt door de luchtstroom te verminderen, worden tegelijkertijd meestal een wateropvangbak en een mistafscheider aangebracht op het bovenste deel van het natte koelgedeelte. De watercollector wordt gebruikt om waterdruppels op te vangen en de mistafscheider wordt gebruikt om watermist uit de luchtstroom te verwijderen. Voordelen van droge en natte koeltoren: Aanzienlijke waterbesparing: geen verdampingsverlies tijdens de werking van het droge segment, waardoor 30% tot 70% water wordt bespaard dan bij een zuivere natte toren; Flexibele aanpassing: schakel naar de natte modus in omgevingen met hoge temperaturen en hoge luchtvochtigheid om de koelefficiëntie te garanderen; Milieuconformiteit: vermindering van drift en witte mist (stoompluim), geschikt voor strikt milieuvriendelijke gebieden; Lage onderhoudskosten: het droge gedeelte vermindert kalkaanslag en corrosie en verlengt de levensduur van de apparatuur.
    BEKIJK MEER

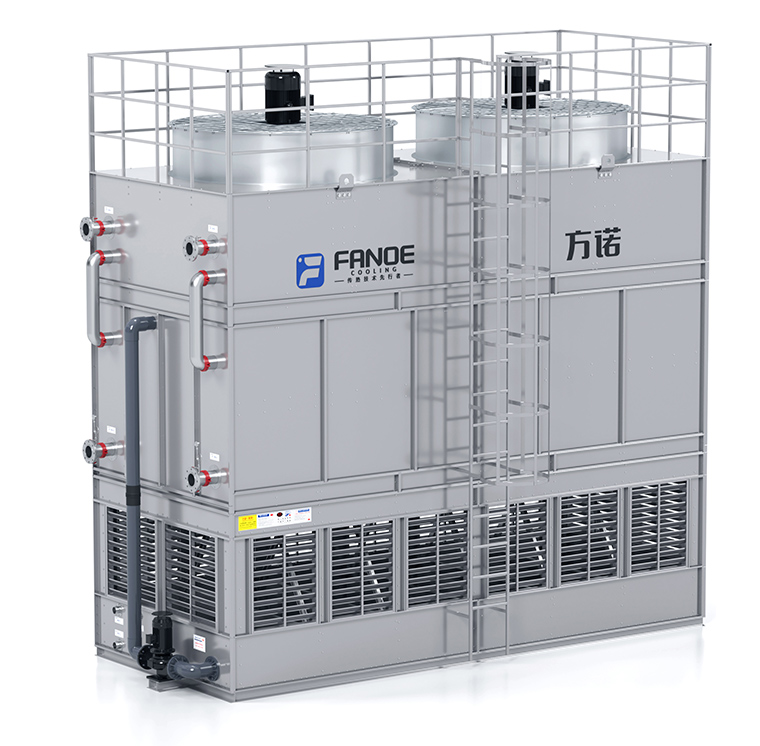

    Droge en natte gecombineerde koeltoren
  • Verdampingscondensor
    Het werkingsprincipe van de verdampingscondensor is vergelijkbaar met dat van een conventionele gesloten koeltoren. Het verschil is dat het conventionele gesloten koeltoreninlaatwarmtemedium en het torenuitlaatkoelmedium beide vloeibaar zijn en alleen temperatuurveranderingen hebben, terwijl het inlaatwarmtemedium van de verdampingscondensor gasvormig is en nadat de torenuitlaat is afgevoerd, het medium wordt gecondenseerd tot vloeistof. Verdampingscondensors zijn producten die koeltorens en condensors combineren. Voordelen van verdampingscondensor: Hoogefficiënte condensatie: verdampingskoeling wordt gebruikt om de condensatietemperatuur met 10% tot 30% te verlagen. Waterbesparing en elektriciteitsbesparing: bespaar 30% tot 50% waterbesparing dan de traditionele waterkoeltoren-pijp-en-buiscondensor, waardoor het energieverbruik van de koeltoren wordt bespaard. Compact ontwerp: geïntegreerde condensatiekoelfunctie om de voetafdruk te verkleinen. Sterk aanpassingsvermogen: geschikt voor hoge temperaturen en droge gebieden (afhankelijk van de natteboltemperatuur in plaats van de drogeboltemperatuur) Voordelen van Fangnuo verdampingscondensor: ● Parallelle luchtstroom en waterstroom minimaliseren het optreden van "droge punten" aan de onderkant van de koelleiding die kalkaanslag veroorzaken; ● Het spiraalgedeelte dissipeert warmte door verdampingskoeling veroorzaakt door de stromende verse lucht, en aan de andere kant dissipeert het warmte door warmteoverdrachtskoeling van het sproeiwater. Het verkleinen van het verdampingskoelingsgedeelte van de spiraalsectie helpt de mogelijkheid van aanslag op het oppervlak van de spiraal te verminderen; ● Spuit water met een min. het debiet van 6,8L/S/㎡ wordt via het sproeisysteem gelijkmatig over het oppervlak van de spoel verdeeld om ervoor te zorgen dat het oppervlak van de koelere spoel continu nat blijft, waardoor de efficiëntie van de warmtegeleiding wordt verbeterd en de schaal tot een minimum wordt beperkt; ● Het spuitwater valt van de koelspiraal naar de warmtewisselaarlaag van de PVC-vuller en wordt op de PVC-vuller gekoeld met de tweede stroom verse lucht die door verdamping en warmtegeleiding (latente warmte en voelbare warmte) de toren binnenkomt, waardoor het spuitwater secundair wordt gekoeld en de spuitwatertemperatuur verder wordt verlaagd; ● Het secundaire koelcirculatiewater vergroot het temperatuurverschil tussen het sproeiwater en de hete procesvloeistof, verhoogt de efficiëntie van de warmtewisseling van de koelspiraal en vermindert het aantal benodigde spiralen. Deze eigenschap vermindert verder de neiging tot aanslag op het oppervlak van de spiraal, omdat hoe lager de temperatuur van het sproeiwater is, des te kleiner de kans is dat deze zich afzet. Bovendien worden, vanwege het kleine aantal gebruikte spoelen, de kosten voor het vervangen van spoelen in een later stadium verlaagd en zijn de onderhoudskosten lager; ● De bedrijfskosten zijn laag en energiezuiniger dan conventionele koelcycli; ● Het circulatiesysteem is eenvoudiger en verlaagt de installatiekosten van het circulatiesysteem; ● Het bespaart meer installatieruimte voor apparatuur dan conventionele koelcirculatiesystemen.
    BEKIJK MEER

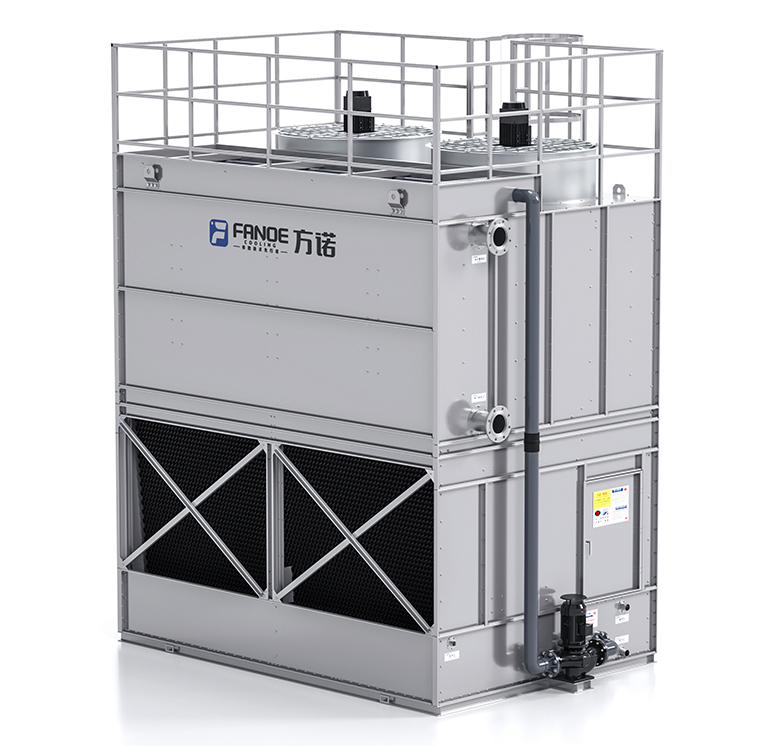

    Verdampingscondensor
  • Accessoires

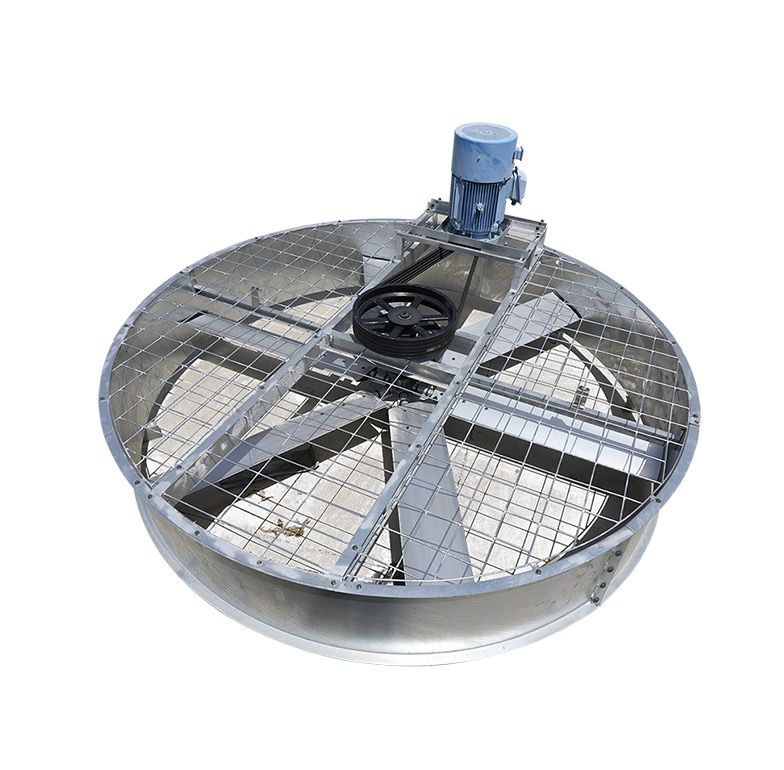

    De ventilator is het kernonderdeel van industriële koeltorens, voornamelijk gebruikt voor geforceerde ventilatie, en bevordert de warmte-uitwisseling tussen lucht en circulerend water om de koelefficiëntie te verbeteren. De prestaties ervan hebben rechtstreeks invloed op het energieverbruik, het geluid en het koeleffect van de koeltoren.
    BEKIJK MEER
    Accessoires
OVER ONS
Fangnuo Warmte Overdrachtsysteem (Jiangsu) Co., Ltd.
Fangnuo warmteoverdrachtsysteem (Jiangsu) Co., Ltd.

Fangnuo warmteoverdrachtsysteem (Jiangsu) Co., Ltd. is een volwassen leverancier van systematische oplossingen voor circulerende waterkoelsystemen. Wij beschikken over zelfontwikkelde selectiesoftware, professioneel productontwerp en water- en elektromonteurs. Wij bieden geïntegreerde diensten, variërend van koeltorenselectie, productie en systeeminstallatie tot onderhoud na de installatie. Onze belangrijkste producten zijn onder meer gesloten koeltorens, verdampingscondensors, natte en droge koeltorens en open koeltorens.
Fangnuo heeft een team van professionals met meer dan 20 jaar ervaring in het beheer van koelwarmtewisselaars, R&D en productie. Bij het ontwerp, de productie en het onderhoud van koelapparatuur houdt het personeel van Fangnuo Heat Transfer zich aan de essentie van de bedrijfscultuur van exploratie, integriteit en het nauwgezet bedienen van elke klant en met veel aandacht voor elk detail. Onze producten worden veel gebruikt in sectoren zoals medische apparatuur, farmaceutische producten en biotechnologie, voedsel- en chemische verwerking, fotovoltaïsche energie, autogieten, HVAC-apparatuur, verpakking en spuitgieten, staalsmeedwerk, lucht- en ruimtevaart en elektronica.
Sinds de oprichting heeft Fangnuo zich strikt gehouden aan de principes van integriteit en is het blijven verbeteren, en heeft het de titels gekregen van Five-star Quality and Credit Enterprise van de provincie Jiangsu, AAA-level Enterprise Quality Service van de provincie Jiangsu, Excellent Private Enterprise van de provincie Jiangsu, Jiangsu Province Baijia Enterprise. Onze producten hebben de CTI-, CCTI- en energie- en waterbesparende tests doorstaan ​​en hebben de ISO9001-certificering voor kwaliteitsmanagementsysteem, ISO14001:2015-certificering voor milieubeheersystemen en ISO45001:2018-certificering voor managementsystemen voor gezondheid en veiligheid op het werk verkregen.

ERE-CERTIFICERING
CERTIFICAAT
LAATSTE UPDATES
WAT IS NIEUWS
INDUSTRIE KENNIS

Het werkingsprincipe van industriële koeltorens begrijpen

Industrieel koeltorens spelen een cruciale rol bij het beheer van de warmte bij grootschalige industriële activiteiten. Door overtollige warmte van water of procesvloeistoffen naar de atmosfeer over te brengen, zorgen ze ervoor dat machines, chemische processen en HVAC-systemen efficiënt en betrouwbaar werken. Een dieper begrip van hun werkingsprincipe is essentieel voor ingenieurs, facility managers en industriële planners die de koelprestaties willen optimaliseren en tegelijkertijd het energie- en waterverbruik willen minimaliseren.
1. Basisprincipe van warmte-uitwisseling
De fundamentele functie van een koeltoren is het verwijderen van warmte uit circulerend water of andere vloeistoffen die in industriële processen worden gebruikt. Warm water uit machines, condensors of procesapparatuur wordt in de koeltoren gepompt, waar het wordt blootgesteld aan luchtstromen, hetzij door natuurlijke convectie, hetzij door geforceerde ventilatie met behulp van ventilatoren. De warmte uit het water wordt door een combinatie van verdamping en voelbare warmte-uitwisseling aan de lucht overgedragen, waardoor de watertemperatuur daalt. Het afgekoelde water wordt vervolgens terug in het systeem gerecirculeerd.
In een stalen koeltoren De structuur en de warmtewisselingscomponenten zijn gemaakt van duurzame staalmaterialen, die superieure sterkte, corrosieweerstand en een lange levensduur bieden in vergelijking met conventionele materialen. Dit maakt stalen koeltorens bijzonder geschikt voor industriële omgevingen met hoge temperaturen en grote capaciteit, waar structurele integriteit bij continu gebruik van cruciaal belang is.
2. Verdamping als kernmechanisme
Verdamping is het belangrijkste mechanisme voor warmteafvoer in een industriële koeltoren. Wanneer een klein deel van het circulerende water verdampt in de passerende lucht, absorbeert het latente warmte van het resterende water, waardoor de temperatuur effectief wordt verlaagd. Deze tweefasige overdracht – vloeibaar water dat warmte aan de lucht verliest door zowel temperatuurverandering als verdamping – maakt koeltorens zeer energie-efficiënt vergeleken met waterkoelers met gesloten circuit of directe warmtewisselaars.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. legt de nadruk op het optimaliseren van dit verdampingsproces door middel van geavanceerde lucht- en waterdistributiesystemen. Een gelijkmatige watersproeiing over de warmtewisselaarmedia zorgt voor maximaal contact met de luchtstroom, waardoor droge plekken worden voorkomen en een consistente koelefficiëntie behouden blijft.
3. Componenten die de koelingsefficiëntie beïnvloeden
Een typisch industriële koeltoren bestaat uit verschillende componenten die de thermische prestaties rechtstreeks beïnvloeden:
Ventilatoren: ventilatoren, axiaal of centrifugaal, dwingen of geleiden de luchtstroom door de toren. Hun ontwerp heeft invloed op de hoeveelheid verplaatste lucht, het energieverbruik en het geluidsniveau. De ingenieurs van Fangnuo richten zich op hoogefficiënte ventilatorontwerpen die een optimale luchtstroom in evenwicht brengen met een lager energieverbruik en een stillere werking.
Vulmedia: Vulmaterialen vergroten het oppervlak van het water dat aan de lucht wordt blootgesteld, waardoor de warmteoverdracht wordt verbeterd. In stalen koeltorens zorgen robuuste en corrosiebestendige vulmedia voor stabiele prestaties gedurende langere operationele perioden.
Verdeelsysteem: Een goede waterverdeling over de vulling is van cruciaal belang. Een inconsistente dekking kan de koelingsefficiëntie verminderen en de onderhoudsproblemen vergroten. Fangnuo ontwerpt nauwkeurige spuitsystemen die de vulling gelijkmatig bevochtigen, waardoor kalkaanslag wordt verminderd en de thermische prestaties worden verbeterd.
Drift Eliminators: Deze minimaliseren de waterdruppels die met de luchtstroom uit de toren worden meegevoerd, waardoor water wordt bespaard en de gevolgen voor het milieu worden voorkomen.
4. Industriële toepassingen en voordelen
Industrieel cooling towers are integral to various sectors, including steel manufacturing, chemical processing, pharmaceuticals, HVAC systems, and power generation. In steel plants, for example, steel cooling towers are preferred due to their ability to withstand high temperatures and corrosive environments. Efficient heat rejection ensures that process water remains at safe temperatures, preventing overheating of furnaces, molds, and rolling equipment.
De industriële koeltorenoplossingen van Fangnuo worden op grote schaal toegepast in energie-intensieve industrieën. Hun combinatie van robuust ontwerp, materiaaloptimalisatie en nauwkeurige systeemintegratie zorgt voor operationele stabiliteit op de lange termijn, energiebesparingen en minimale onderhoudsvereisten.
5. Systeemoptimalisatie en onderhoud
De prestaties van een industriële koeltoren worden niet alleen bepaald door het ontwerp, maar ook door de manier waarop deze wordt bediend en onderhouden. Regelmatige inspectie van ventilatoren, pompen en vulmedia, samen met waterbehandeling om kalkaanslag en biologische groei te voorkomen, zorgt voor consistente koelprestaties.
Fangnuo integreert inzichten op systeemniveau met eigen selectiesoftware om de koeltorencapaciteit, ventilatorgrootte en waterdistributiepatronen af ​​te stemmen op specifieke industriële behoeften. Deze aanpak maximaliseert de efficiëntie van de warmteoverdracht en vermindert tegelijkertijd het water- en energieverbruik, waardoor een duurzame en kosteneffectieve oplossing voor industriële klanten ontstaat.
6. Belangrijke overwegingen bij stalen koeltorens
Stalen koeltorens, een belangrijke variant van industriële koeltorens, zijn ontworpen om zware bedrijfsomstandigheden te weerstaan. Het selecteren van de juiste staalsoort, het zorgen voor een goede corrosiebescherming en het optimaliseren van de luchtstroompaden zijn essentieel voor het bereiken van maximale efficiëntie. De ontwerpexpertise van Fangnuo zorgt ervoor dat stalen koeltorens niet alleen betrouwbare koeling bieden, maar ook de structurele integriteit behouden gedurende tientallen jaren van gebruik.
Conclusie
Het begrijpen van het werkingsprincipe van industriële koeltorens geeft inzicht in hoe warmte efficiënt wordt verwijderd uit grootschalige industriële processen. Door verdampingskoeling, luchtstroombeheer en duurzame constructie te combineren, zorgen koeltorens voor de veilige en effectieve werking van kritieke systemen.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. brengt meer dan 20 jaar expertise in het ontwerp en de productie van industriële koeltorens met zich mee en levert zeer efficiënte oplossingen, waaronder stalen koeltorens voor veeleisende industriële toepassingen. Door middel van geavanceerde engineering, nauwkeurige systeemintegratie en voortdurende onderhoudsondersteuning helpt Fangnuo industrieën betrouwbare koelprestaties, energiebesparingen en operationele uitmuntendheid te bereiken.
