Tegenstroom droge en natte gecombineerde koeltoren

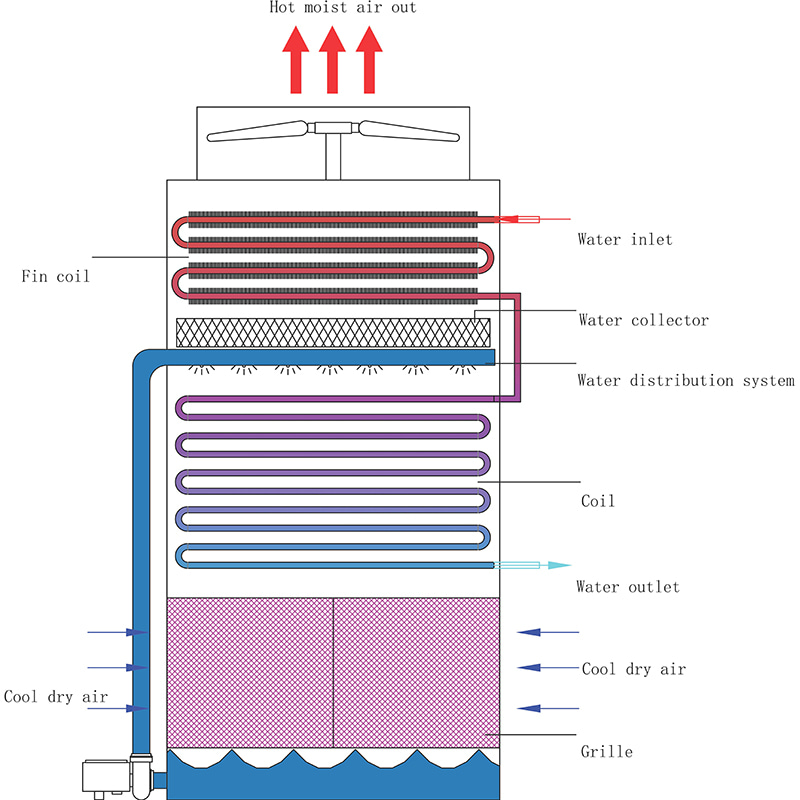

De droge en natte koeltoren combineert de voordelen van droge koeling en natte koeling en het werkingsprincipe is als volgt:

Principe van droge koeling:

Heet water komt de koelbuizenbundel van het droge koelgedeelte binnen. Meestal maakt de koelbuizenbundel gebruik van hoogefficiënte warmteoverdrachtselementen, zoals lamellenbuizen, om het warmteoverdrachtsoppervlak te vergroten. Onder invloed van de ventilator stroomt externe lucht door het buitenoppervlak van de koelbuizenbundel. Omdat de warmwatertemperatuur in de leiding hoger is dan de luchttemperatuur buiten de leiding, is er een temperatuurverschil tussen beide. Warmte wordt via de buiswand op een verstandige manier overgedragen van het warme water naar de lucht, waardoor de warmwatertemperatuur daalt en de luchttemperatuur stijgt. De verwarmde lucht wordt door de ventilator uit de toren afgevoerd, waardoor een eerste koeling van het warme water wordt bereikt.

Het principe van natte koeling:

Het hete water komt na de droge koeling in het natte koelgedeelte terecht. Via het waterverdeelsysteem wordt heet water gelijkmatig op het waterdruppelende vulmiddel gespoten, waardoor een waterfilm ontstaat. De lucht die vanuit het onderste deel van de koeltoren binnenkomt, staat tijdens de opwaartse stroming volledig in contact met de waterfilm op de vuller. Aan de ene kant komt lucht rechtstreeks in contact met de warmteoverdracht met water, waardoor de temperatuur van het water daalt; aan de andere kant verdampt een deel van het water tot waterdamp en komt het in de lucht terecht, waarbij de latente verdampingswarmte tijdens het verdampingsproces wordt geabsorbeerd, waardoor de temperatuur van het water verder wordt verlaagd. Het gekoelde water wordt opgevangen in het verzamelbassin en gerecycled. Om het verlies van waterdruppels en de impact op het milieu veroorzaakt door de luchtstroom te verminderen, worden tegelijkertijd meestal een wateropvangbak en een mistafscheider aangebracht op het bovenste deel van het natte koelgedeelte. De watercollector wordt gebruikt om waterdruppels op te vangen en de mistafscheider wordt gebruikt om watermist uit de luchtstroom te verwijderen.

Aanzienlijke waterbesparing:

geen verdampingsverlies tijdens de werking van droge secties, waardoor 30% tot 70% water wordt bespaard dan bij zuivere natte torens;

Flexibele aanpassing:

Schakel de natte modus in omgevingen met hoge temperaturen en hoge luchtvochtigheid om de koelefficiëntie te garanderen;

Milieu-naleving:

vermindert drift en witte mist (stoompluim), geschikt voor strikt milieuvriendelijke gebieden;

Lage onderhoudskosten:

Het droge gedeelte vermindert aanslag en corrosie en verlengt de levensduur van de apparatuur.

Waterkering:

Onderschept effectief waterdruppels die in de lucht worden meegevoerd, en de driftsnelheid kan lager zijn dan 0,001%. Het verwijderbare ontwerp vergemakkelijkt het onderhoud van de koelspiraal en het polyvinylchloride (PVC) materiaal is corrosiebestendig, verouderingsbestendig en microbiële groei. Geïnstalleerd op de koelwatergeleidingsplaat voor eenvoudige reiniging.

Droog-koude gedeelte lamellenkoelspiraal:

Met roestvrijstalen buizen als basisbuis en een stuk aluminiumlegering als vin, vergroot de structuur met hoge vleugels het contactoppervlak met lucht aanzienlijk en verbetert de warmte-uitwisselingsefficiëntie van het droog-koude gedeelte. De combinatie van roestvrij staal en aluminiumlegeringen verbetert de corrosieweerstand.

Efficiënt stijlrooster:

gemaakt van gemodificeerd polyvinylchloride (PVC), dat spatten voorkomt en direct zonlicht blokkeert, de drift van de koeltoren vermindert en voorkomt dat algen in de toren groeien. De stalen frameconstructie vergroot de sterkte van het stijlrooster, waardoor het stijlrooster eenvoudig te demonteren is.

Koelspiraal voor natte koelsectie:

de kenmerken zijn hetzelfde als die van een gewone gesloten koeltorenkoeler.
