Dwarsstroomverdampingscondensor

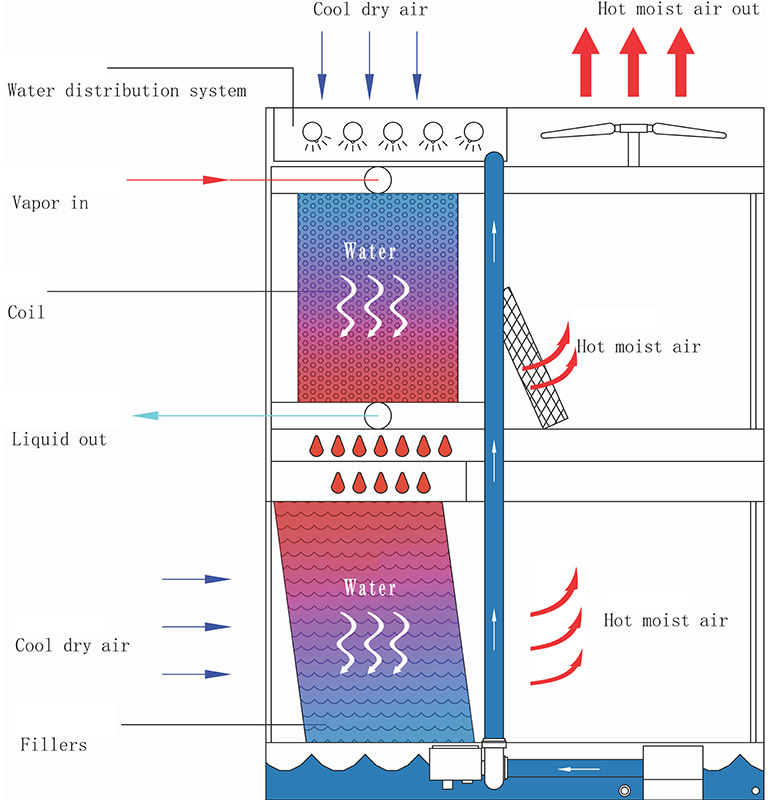

Werkingsprincipe van verdampingscondensor:

Principe van droge koeling:

Heet water komt de koelbuizenbundel van het droge koelgedeelte binnen. Meestal maakt de koelbuizenbundel gebruik van hoogefficiënte warmteoverdrachtselementen, zoals lamellenbuizen, om het warmteoverdrachtsoppervlak te vergroten. Onder invloed van de ventilator stroomt externe lucht door het buitenoppervlak van de koelbuizenbundel. Omdat de warmwatertemperatuur in de leiding hoger is dan de luchttemperatuur buiten de leiding, is er een temperatuurverschil tussen beide. Warmte wordt via de buiswand op een verstandige manier overgedragen van het warme water naar de lucht, waardoor de warmwatertemperatuur daalt en de luchttemperatuur stijgt. De verwarmde lucht wordt door de ventilator uit de toren afgevoerd, waardoor een eerste koeling van het warme water wordt bereikt.

Het principe van natte koeling:

Het hete water komt na de droge koeling in het natte koelgedeelte terecht. Via het waterverdeelsysteem wordt heet water gelijkmatig op het waterdruppelende vulmiddel gespoten, waardoor een waterfilm ontstaat. De lucht die vanuit het onderste deel van de koeltoren binnenkomt, staat tijdens de opwaartse stroming volledig in contact met de waterfilm op de vuller. Aan de ene kant komt lucht rechtstreeks in contact met de warmteoverdracht met water, waardoor de temperatuur van het water daalt; aan de andere kant verdampt een deel van het water tot waterdamp en komt het in de lucht terecht, waarbij de latente verdampingswarmte tijdens het verdampingsproces wordt geabsorbeerd, waardoor de temperatuur van het water verder wordt verlaagd. Het gekoelde water wordt opgevangen in het verzamelbassin en gerecycled. Om het verlies van waterdruppels en de impact op het milieu veroorzaakt door de luchtstroom te verminderen, worden tegelijkertijd meestal een wateropvangbak en een mistafscheider aangebracht op het bovenste deel van het natte koelgedeelte. De watercollector wordt gebruikt om waterdruppels op te vangen en de mistafscheider wordt gebruikt om watermist uit de luchtstroom te verwijderen.

Hoog rendement condensatie:

Door middel van verdampingskoeling wordt de condensatietemperatuur met 10% tot 30% verlaagd.

Waterbesparing en elektriciteitsbesparing:

Bespaar 30% tot 50% waterbesparing dan de traditionele waterkoeltoren-pijp-en-buiscondensor, waardoor het energieverbruik van de koeltoren wordt bespaard.

Compact ontwerp:

Geïntegreerde condensatiekoelfunctie om de voetafdruk te verkleinen.

Sterk aanpassingsvermogen:

Geschikt voor hoge temperaturen en droge gebieden (afhankelijk van de natteboltemperatuur in plaats van de drogeboltemperatuur)

Ventilatorsysteem:

Keurt een zeer efficiënte axiale ventilator, een volledig afgedichte luchtstroomventilatormotor, een corrosiebestendige katrol met meerdere groeven van gegoten staal, en de luchttrommel, de beugel en het beschermnet zijn gemaakt van thermisch verzinkt materiaal. De ventilator heeft een uitstekende corrosieweerstand in omgevingen met hoge temperaturen en hoge luchtvochtigheid.

Waterdistributiesysteem:

Corrosiebestendig hard polyvinylchloride (U-PVC), speciaal structureel ontwerp maakt inspectie en onderhoud van buiten de apparatuur mogelijk zonder uitschakeling. Het versterkte ABS-mondstuk voor knoopsgaten met een grote diameter van 360 graden is gebruikt om de kans op verstopping aanzienlijk te verminderen.

Waterklep:

Onderschept effectief waterdruppels die in de lucht worden meegevoerd, en de driftsnelheid kan lager zijn dan 0,001%. Het verwijderbare ontwerp vergemakkelijkt het onderhoud van de koelspiraal en het polyvinylchloride (PVC) materiaal is corrosiebestendig, verouderingsbestendig en microbiële groei. Geïnstalleerd op de koelwatergeleidingsplaat voor eenvoudige reiniging.

Spoel:

De continu gebogen kronkelige spoelstructuur vermindert het laspunt en vermindert de kans op waterlekkage. Het kantelontwerp van de spoel vergemakkelijkt een soepele afvoer van vloeistof in de buis. De koeler is bestand tegen een druktest tot 2,5 MPa nadat het gehele laswerk is voltooid.

Koudwaterbak:

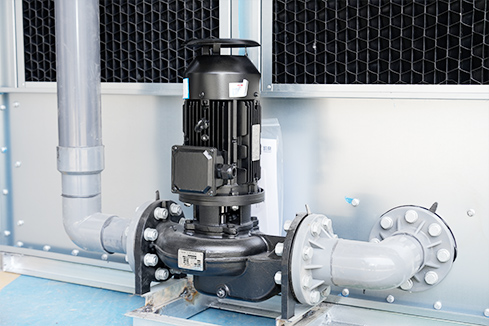

De sproeipomp is voorzien van een RVS filter en een reverse vortex plaat. De hoogte van de koudwaterbak is redelijk ontworpen, wat er niet alleen voor kan zorgen dat de sproeipomp geen lucht aanzuigt, terwijl de hoeveelheid vastgehouden water wordt geminimaliseerd.

Geval:

De coating is gemaakt van hoogwaardig magnesium-geplateerd aluminium-zinkstaal en bevat een combinatie van zink, aluminium, magnesium en silicium en heeft een uitstekende corrosieweerstand. De normale levensduur is meer dan 25 jaar, en de corrosieweerstand van het vlakke oppervlak is 6-8 keer die van gewone aluminium-zink stalen platen, en heeft unieke zelfherstellende eigenschappen van de allernieuwste oppervlaktecoating.
