Tegenstroom open koeltoren

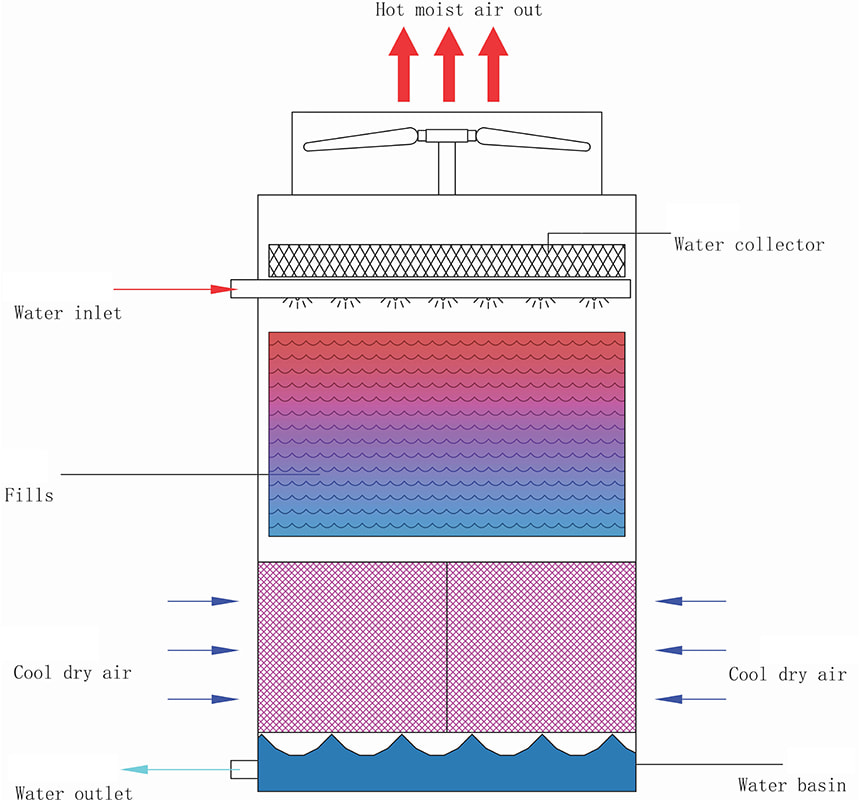

Heet water wordt vanaf de bovenkant van de toren naar beneden gespoten en lucht stroomt vanaf de onderkant van de toren naar boven. De twee komen in omgekeerd contact met elkaar, wat de efficiëntie van de warmtewisseling verbetert. Het koelwater wordt direct blootgesteld aan de lucht, en een deel van het water verdampt en neemt warmte af. Tegelijkertijd neemt de lucht warmte op en wordt deze uit de toren afgevoerd.

● Hoge koelefficiëntie:

water- en luchtstroom in tegenstroom, waardoor het warmtewisselingsproces voldoende is, een groot watertemperatuurverschil kan genereren, een beter koeleffect heeft en efficiënter is dan dwarsstroomkoeltorens;

● Kleine footprint:

De structuur is relatief compact en wanneer dezelfde hoeveelheid water wordt behandeld, is de voetafdruk kleiner dan die van de dwarsstroomkoeltoren, en geschikt voor plaatsen met beperkte ruimte;

● Sterk aanpassingsvermogen:

het kan zich aanpassen aan verschillende locatie- en omgevingsomstandigheden en kan aan verschillende koelbehoeften voldoen door het model, de hoeveelheid en de indeling van de koeltoren aan te passen;

● Eenvoudig onderhoud:

Sommige tegenstroomkoeltorens zijn ontworpen met gemakkelijke toegang en constructies, en kunnen gemakkelijk vanaf alle kanten van de toren worden betreden en gerepareerd, waardoor onderhoudspersoneel gemakkelijk verschillende componenten kan bereiken voor inspectie, reparatie en vervanging.

Selectie van tegenstroom open koeltoren:

Bepaal de afmetingen en het materiaal van het torenlichaam op basis van de koelbelasting, de natteboltemperatuur en de waterkwaliteit.

Het torenlichaam, de gootsteen, de beugel, het luchtkanaal en andere componenten zijn gemaakt van staal. De stalen koeltoren heeft een hoge mechanische sterkte, goede stabiliteit, aardbevingsbestendigheid en tyfoonbestendigheid;

De relatief gesloten structuur kan direct zonlicht tegenhouden en de groei van algen voorkomen. De torentop heeft voldoende onderhoudsplatform, waardoor onderdelen van het uitlaatsysteem eenvoudig kunnen worden aangepast en vervangen. De koeltoren is gemakkelijk te verplaatsen en te demonteren.

Uitlaatsysteem:

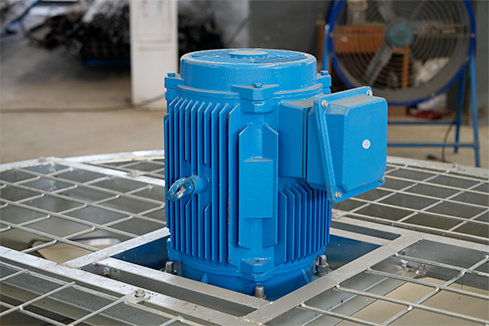

De warme lucht die door de koeltoren wordt uitgewisseld, wordt via het uitlaatsysteem afgevoerd. De luchttrommel en de beugel zijn gemaakt van thermisch verzinkt staal. De luchttrommel is gemaakt van een 3 mm dikke thermisch verzinkte stalen ring. De bladen zijn gemaakt van vliegtuigvleugelvormig hol aluminiumlegeringsmateriaal. De motor en de aswielriem zijn extern geïnstalleerd. De motor is volledig gesloten en waterdicht. Omdat het torenlichaam en het luchtkanaal beide stalen plaatconstructies zijn, kan de stabiliteit de efficiëntie van de luchtstroom effectief verbeteren en het geluid onder controle houden, en kan deze ook worden ontworpen om de uitlaatrichting te veranderen.

Waterdouchesysteem:

Een hoog rendement waterdouchesysteem is een belangrijke garantie voor koelefficiëntie. Er wordt gebruik gemaakt van drukwater met een volledige buis en er is een rubberen ring aangesloten tussen het mondstuk en de waterleiding voor eenvoudige demontage. De waterdouchepijp is gemaakt van thermisch verzinkt staal en hard PVC, en het mondstuk is van ABS, waardoor de hele sproeipijpgroep een sterke corrosieweerstand heeft.

Structuur van het torenlichaam:

Het torenlichaam is allemaal gemaakt van 2 mm dikke aluminium gegalvaniseerde stalen platen, automatisch geponst in de fabriek, vouwranden zonder lasmontage, verstevigingskolommen zijn gemaakt van thermisch verzinkt staal om de beste mechanische sterkte te bereiken, wat de meest solide structurele methode is voor koeltorens. De naden tussen de platen zijn gemaakt van waterdichte lijmstrips om ervoor te zorgen dat ze bij langdurig gebruik niet gemakkelijk gaan lekken.

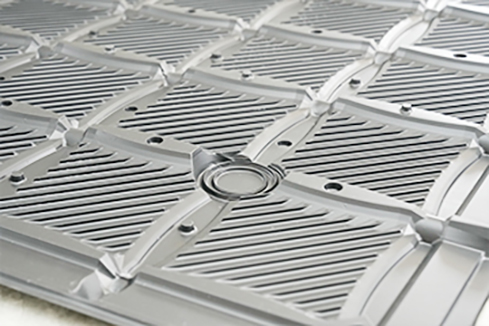

Warmteafvoervuller:

hoog rendement polyvinylchloride (PVC) materiaal, dunne film schuine golf interleaving type, de meeste warmte wordt verdampt door waterfilm, heeft een hogere warmtedissipatie-efficiëntie, heeft vlamvertragende prestaties die voldoen aan de B1-normen, en de algemene specificatie-indeling is redelijker, waardoor de contacttijd tussen lucht en water toeneemt en een beter effect heeft. Het vulmiddel kan afneembaar worden gereinigd, waardoor het gemakkelijker te onderhouden is.

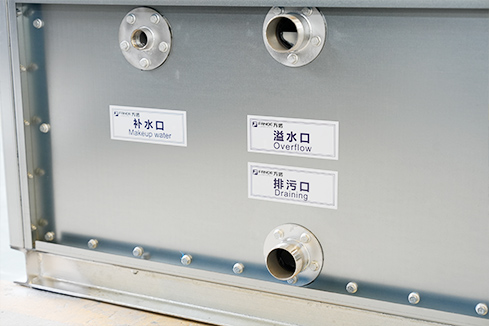

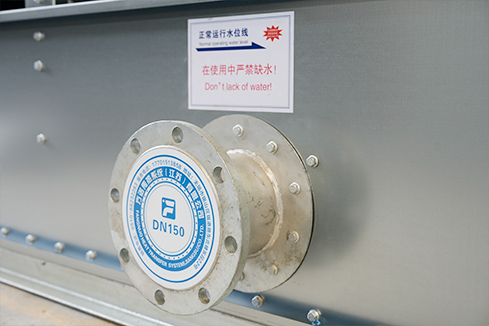

Koudwatertank:

De schuin ontworpen bodemgootsteen vermindert het loopgewicht en voorkomt de vorming van stilstaande watergebieden, waardoor algen kunnen groeien. Op het laagste punt van de bodemplaat is een verzonken uitsparing gevormd. De onderkant van de uitsparing is voorzien van een L-vormige rioolafvoer. De gootsteen is uitgerust met een thermisch verzinkt stalen kanaal met een trapas, waardoor vorkheftrucks gemakkelijk kunnen worden verplaatst en de gebruikerskosten voor het plaatsen van een funderingsbeugel worden verlaagd. Het zwaartepunt is meer geconcentreerd op de bodemplaat en de bediening is stabieler. Standaardconfiguratie is aluminium-gegalvaniseerd.
